Одноосевые сервоусилители Sigma 10 SGMXS
Характеристики cервоусилителей SGDXS
Выбор и использование аналогового напряжения для задания скорости/момента и импульсного сигнала для задания позиции путём настройки параметров
Выбор MECHATROLINK-4 или MECHATROLINK-II на одном и том же оборудовании
Обеспечивает управление моментом, положением и скоростью, а также синхронизированное фазовое управление с исключительной точностью
Реализует профиль привода CiA 402 CANopen для коммуникаций EtherCAT (коммуникации реального времени по Ethernet)
Предоставляет интерфейс EtherCAT для серии Σ-X с высоким уровнем производительности сервоуправления, расширенными функциями настройки и полноценным управлением актуаторами
SGDXS — это серия сервоприводов Sigma‑X с импульсно‑аналоговым интерфейсом, предназначенная для классических систем позиционирования, где используются ПЛК или импульсные контроллеры. Они обеспечивают высокую точность позиционирования, широкий диапазон скоростей и расширенные функции компенсации момента.
Документация

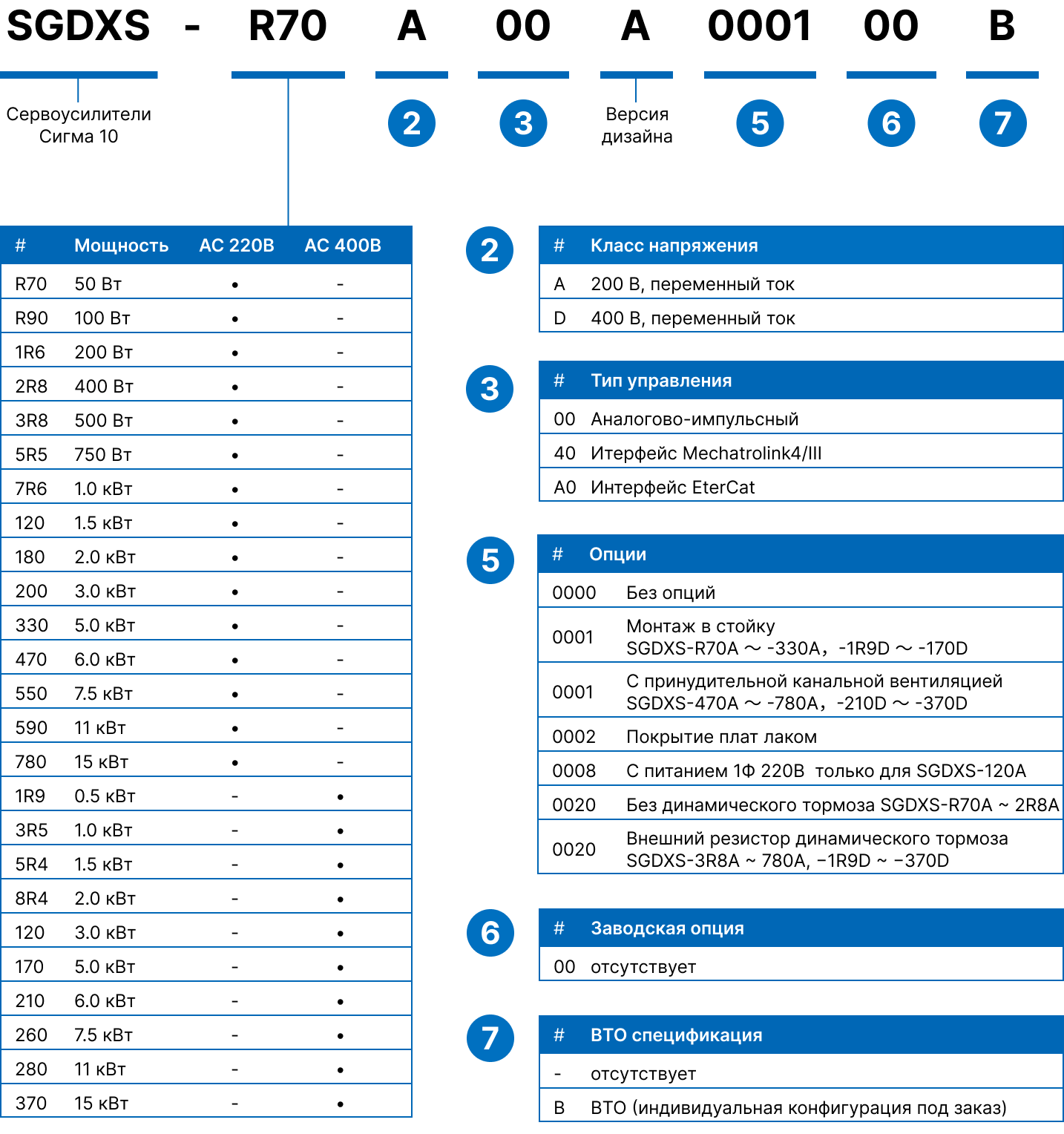

Схема маркировки SGDXS
Таблица выбора cервоусилителя SGDXS
| Питание 1 фаза 200 В | |||
| Мощность | Аналог/Импульс (00) | Mechatrolink-4/III (40) | EtherCAT (A0) |
| 0.05 кВт (50W) | SGDXS-R70A00A | SGDXS-R70A40A | SGDXS-R70AA0A |
| 0.1 кВт (100W) | SGDXS-R90A00A | SGDXS-R90A40A | SGDXS-R90AA0A |
| 0.2 кВт (200W) | SGDXS-1R6A00A | SGDXS-1R6A40A | SGDXS-1R6AA0A |
| 0.4 кВт (400W) | SGDXS-2R8A00A | SGDXS-2R8A40A | SGDXS-2R8AA0A |
| 0.75 кВт (750W) | SGDXS-5R5A00A | SGDXS-5R5A40A | SGDXS-5R5AA0A |
| 1.5 кВт | SGDXS-120A00A*1 | SGDXS-120A40A*1 | SGDXS-120AA0A*1 |
| Питание 3 фазы 200 В | |||
| Мощность | Аналог/Импульс (00) | Mechatrolink-4/III (40) | EtherCAT (A0) |
| 0.05 кВт (50W) | SGDXS-R70A00A | SGDXS-R70A40A | SGDXS-R70AA0A |
| 0.1 кВт (100W) | SGDXS-R90A00A | SGDXS-R90A40A | SGDXS-R90AA0A |
| 0.2 кВт (200W) | SGDXS-1R6A00A | SGDXS-1R6A40A | SGDXS-1R6AA0A |
| 0.4 кВт (400W) | SGDXS-2R8A00A | SGDXS-2R8A40A | SGDXS-2R8AA0A |
| 0.5 кВт (500W) | SGDXS-3R8A00A | SGDXS-3R8A40A | SGDXS-3R8AA0A |
| 0.75 кВт (750W) | SGDXS-5R5A00A | SGDXS-5R5A40A | SGDXS-5R5AA0A |
| 1.0 кВт | SGDXS-7R6A00A | SGDXS-7R6A40A | SGDXS-7R6AA0A |
| 1.5 кВт | SGDXS-120A00A | SGDXS-120A40A | SGDXS-120AA0A |
| 2.0 кВт | SGDXS-180A00A | SGDXS-180A40A | SGDXS-180AA0A |
| 3.0 кВт | SGDXS-200A00A | SGDXS-200A40A | SGDXS-200AA0A |
| 5.0 кВт | SGDXS-330A00A | SGDXS-330A40A | SGDXS-330AA0A |
| 6.0 кВт | SGDXS-470A00A | SGDXS-470A40A | SGDXS-470AA0A |
| Питание 3 фазы 400 В | |||
| Мощность | Аналог/Импульс (00) | Mechatrolink-4/III (40) | EtherCAT (A0) |
| 0.5 кВт (500W) | SGDXS-1R9D00A | SGDXS-1R9D40A | SGDXS-1R9DA0A |
| 1.0 кВт | SGDXS-3R5D00A | SGDXS-3R5D40A | SGDXS-3R5DA0A |
| 1.5 кВт | SGDXS-5R4D00A | SGDXS-5R4D40A | SGDXS-5R4DA0A |
| 2.0 кВт | SGDXS-8R4D00A | SGDXS-8R4D40A | SGDXS-8R4DA0A |
| 3.0 кВт | SGDXS-120D00A | SGDXS-120D40A | SGDXS-120DA0A |
| 5.0 кВт | SGDXS-170D00A | SGDXS-170D40A | SGDXS-170DA0A |
| 6.0 кВт | SGDXS-210D00A | SGDXS-210D40A | SGDXS-210DA0A |
| 7.5 кВт | SGDXS-260D00A | SGDXS-260D40A | SGDXS-260DA0A |
| 11 кВт | SGDXS-280D00A | SGDXS-280D40A | SGDXS-280DA0A |
| 15 кВт | SGDXS-370D00A | SGDXS-370D40A | SGDXS-370DA0A |
0008 в артикуле: SGDXS-120A**A**0008
